AC ELWA 2 e SOL•THOR in una casa unifamiliare
Calore fotovoltaico in due versioni per acqua calda e riscaldamento
Un impianto fotovoltaico collegato alla rete e uno autonomo producono acqua calda e riscaldamento in Foresta Nera.
Fatti sul progetto
- Proprietario
- Produzione fotovoltaica e orientamento
- Numero e tipo di moduli
- Capacità di accumulo termico
- Tipo di edificio
- Anno di costruzione
- Prodotto my-PV
- Elemento riscaldante
- Inverter e accumulo batterie
- Controllo del sistema
)
Een bijzondere eengezinswoning

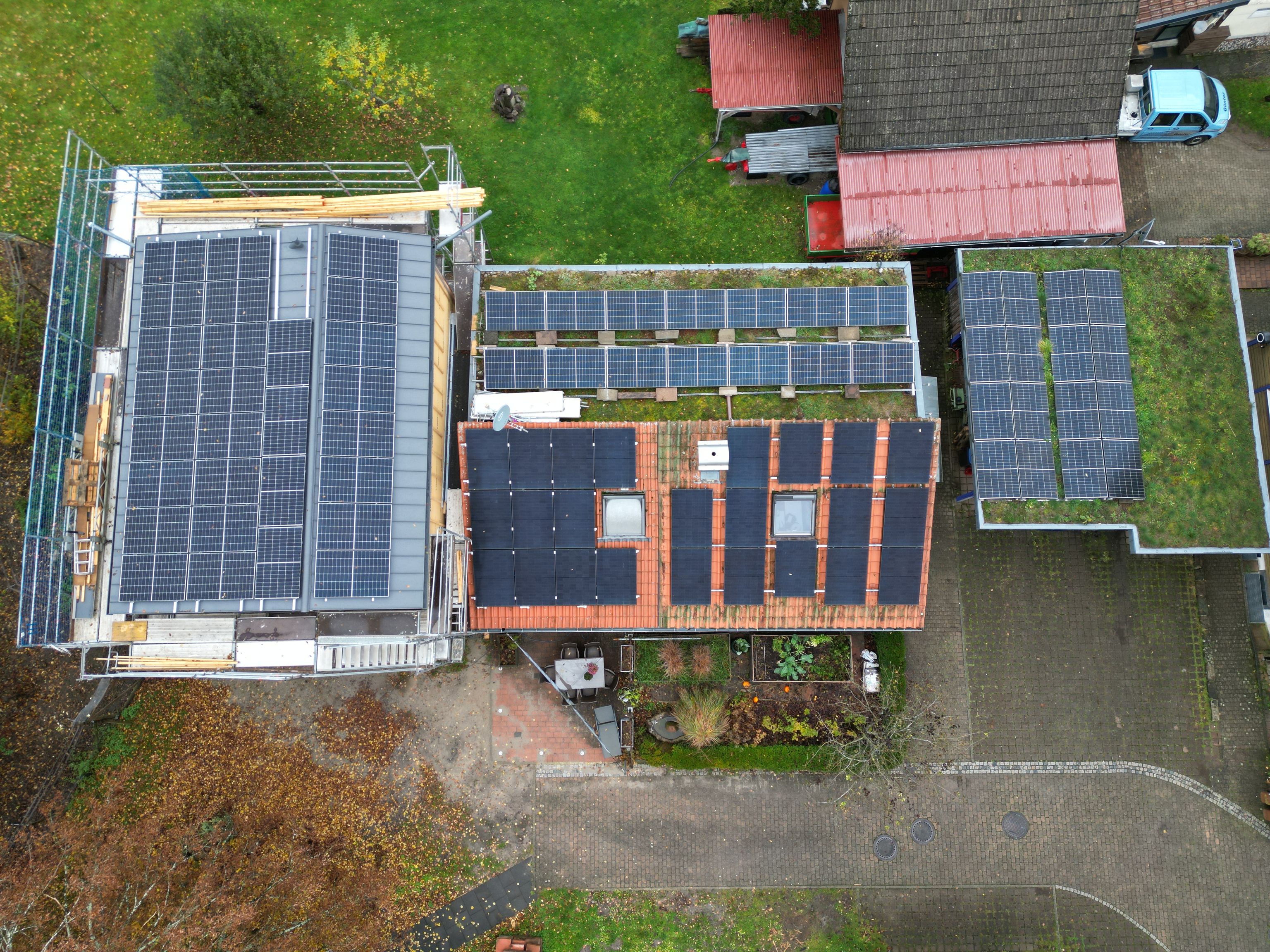

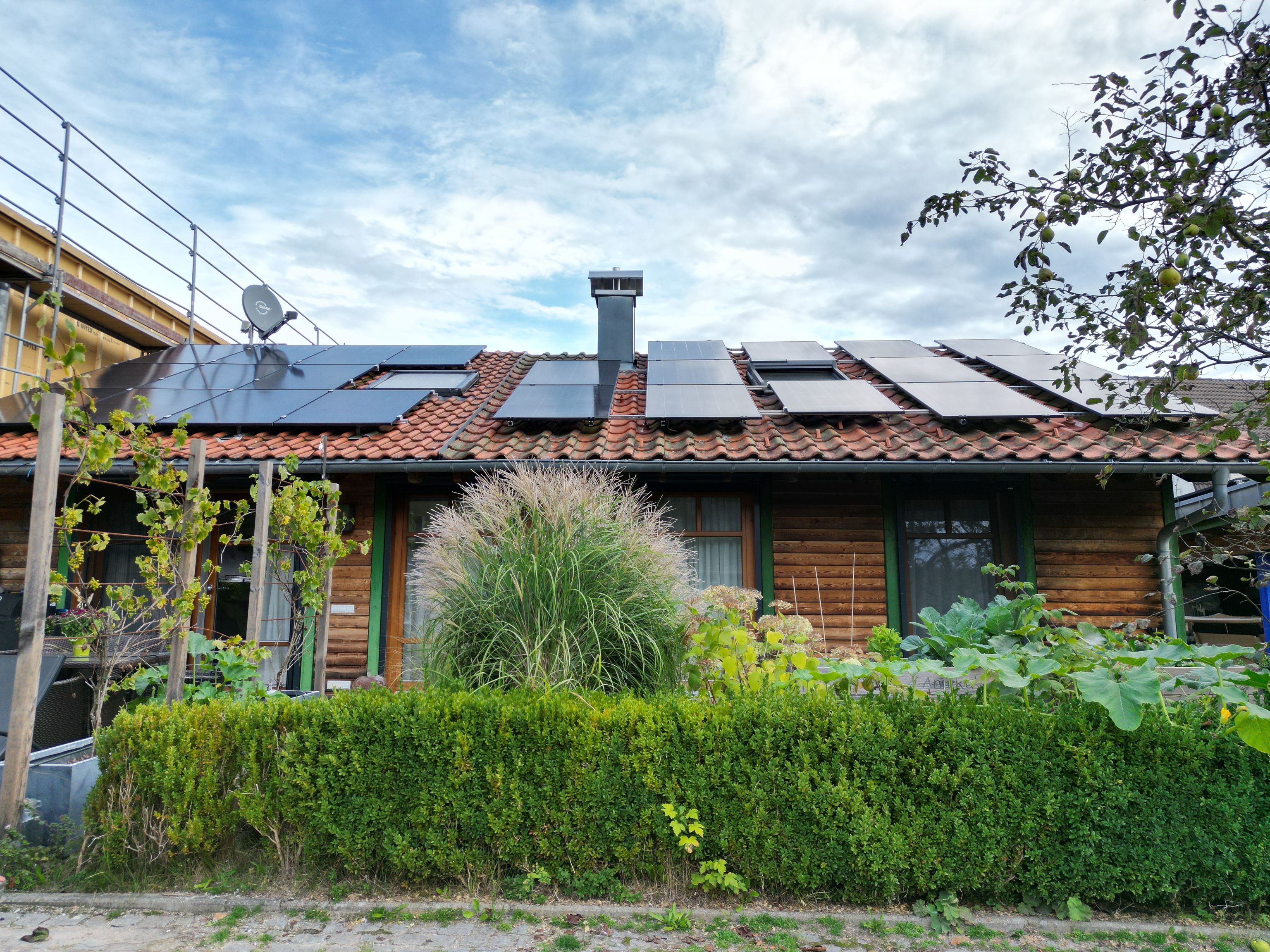

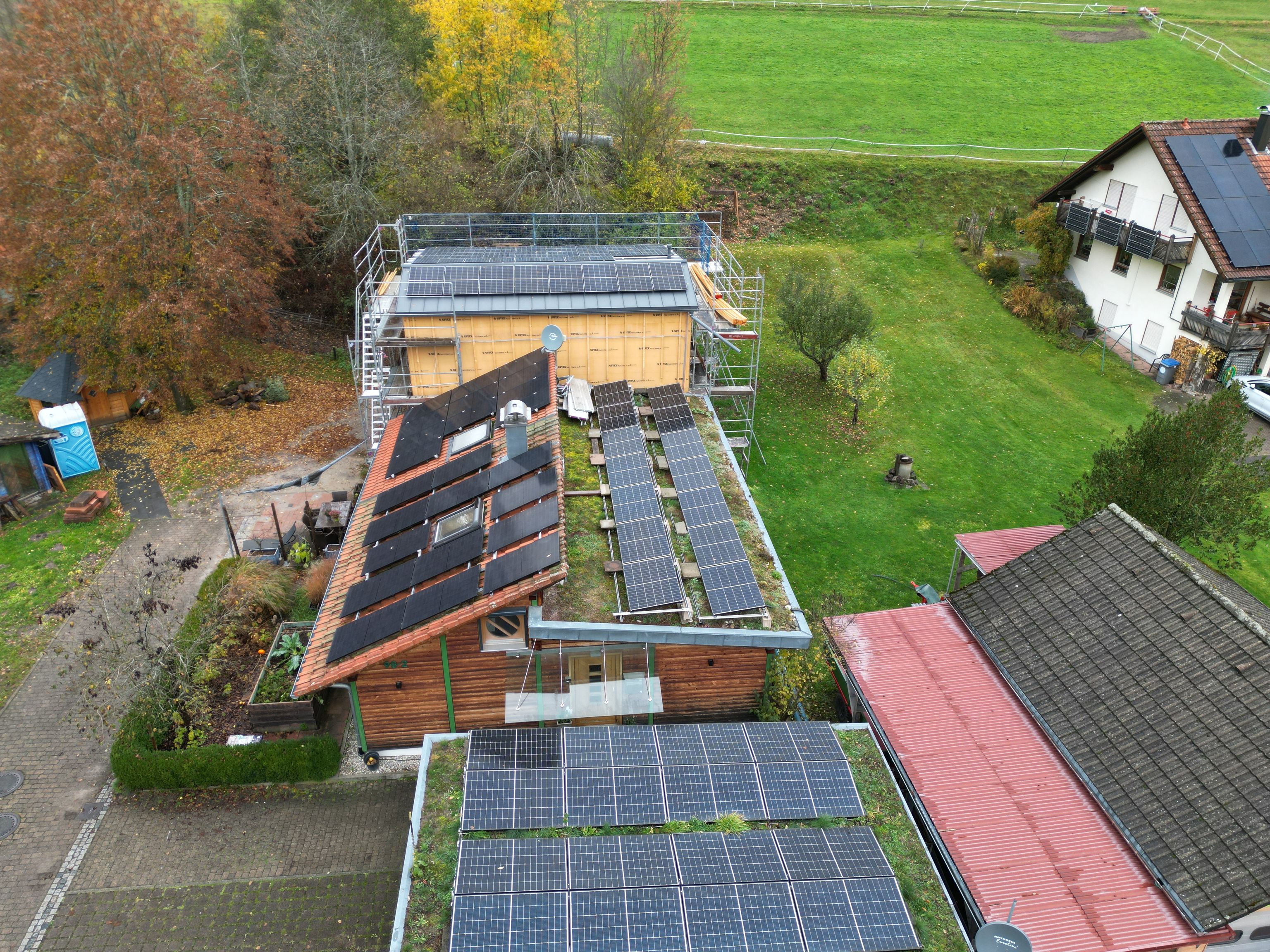

Het bijna 180 m² grote huis van de heer Schneider in het Zwarte Woud heeft enkele bijzondere kenmerken. Verschillende uitbreidingsfasen komen in veel eengezinswoningen tegenwoordig bijna standaard voor – hier is echter het PV-systeem meerdere keren uitgebreid en het verwarmingssysteem zo ontworpen dat het vele maanden uitgeschakeld kan worden, terwijl de fotovoltaïsche installatie de warmtevoorziening overneemt. Hiervoor zijn twee verschillende PV-systemen geïnstalleerd: een netgekoppeld PV-systeem van bijna 27 kWp, aangevuld met een batterijopslag (van sonnen) van 22 kWh. De PV-installatie is zowel op het zuiden als op een oost-westoriëntatie geplaatst op dakvlakken met verschillende hellingsgraden. Daarnaast is er een tweede, netonafhankelijk PV-systeem dat geen stroom in het openbare net injecteert, maar de volledige PV-opbrengst omzet in warmte. Dit tweede autonome PV-systeem is met 3,4 kWp aanzienlijk kleiner – het is immers alleen bedoeld voor warm water en extra ondersteuning van de verwarming.
Maar hoe kwam de vindingrijke eigenaar op deze oplossing?
Opinione personale del cliente e sintesi
"Avremmo potuto installare una pompa di calore, ma nel nostro caso non sarebbe stato economicamente vantaggioso. Invece, utilizzare un sistema con due aste riscaldanti fotovoltaiche AC ELWA 2 di my-PV, ciascuna con un costo inferiore a 1.000 €, è una storia completamente diversa in termini di prezzo", afferma Patrick Reißner. "Inoltre, la regolazione continua della potenza, che si adatta perfettamente alla produzione del sistema fotovoltaico e indirizza il calore nei due grandi serbatoi stratificati, combinata con la priorità data all'accumulo di energia, è semplicemente imbattibile."
De heer Schneider is zelf elektricien en installeert via zijn bedrijf veel producten van de Oostenrijkse fabrikant voor PV-warmteoplossingen, namelijk my-PV. Hij kreeg van verschillende klanten positieve feedback over de werking, had zelf ervaring met installatie en ingebruikname en was altijd nieuwsgierig wanneer er nieuws uit Opper-Oostenrijk werd gemeld.
In 2004 werd in de oude woning, een eengezinswoning van 90 m² uit 1997, de verwarming gerenoveerd – er werd overgestapt op een pelletkachel. Hiervoor werd een buffervat van 750 liter in de kelder geplaatst, zodat de warmte optimaal opgeslagen kan worden en de pelletkachel minder vaak hoeft op te starten. Door het grote buffervat kon bovendien overtollige PV-stroom optimaal worden benut, omdat er voldoende opslagcapaciteit beschikbaar is.

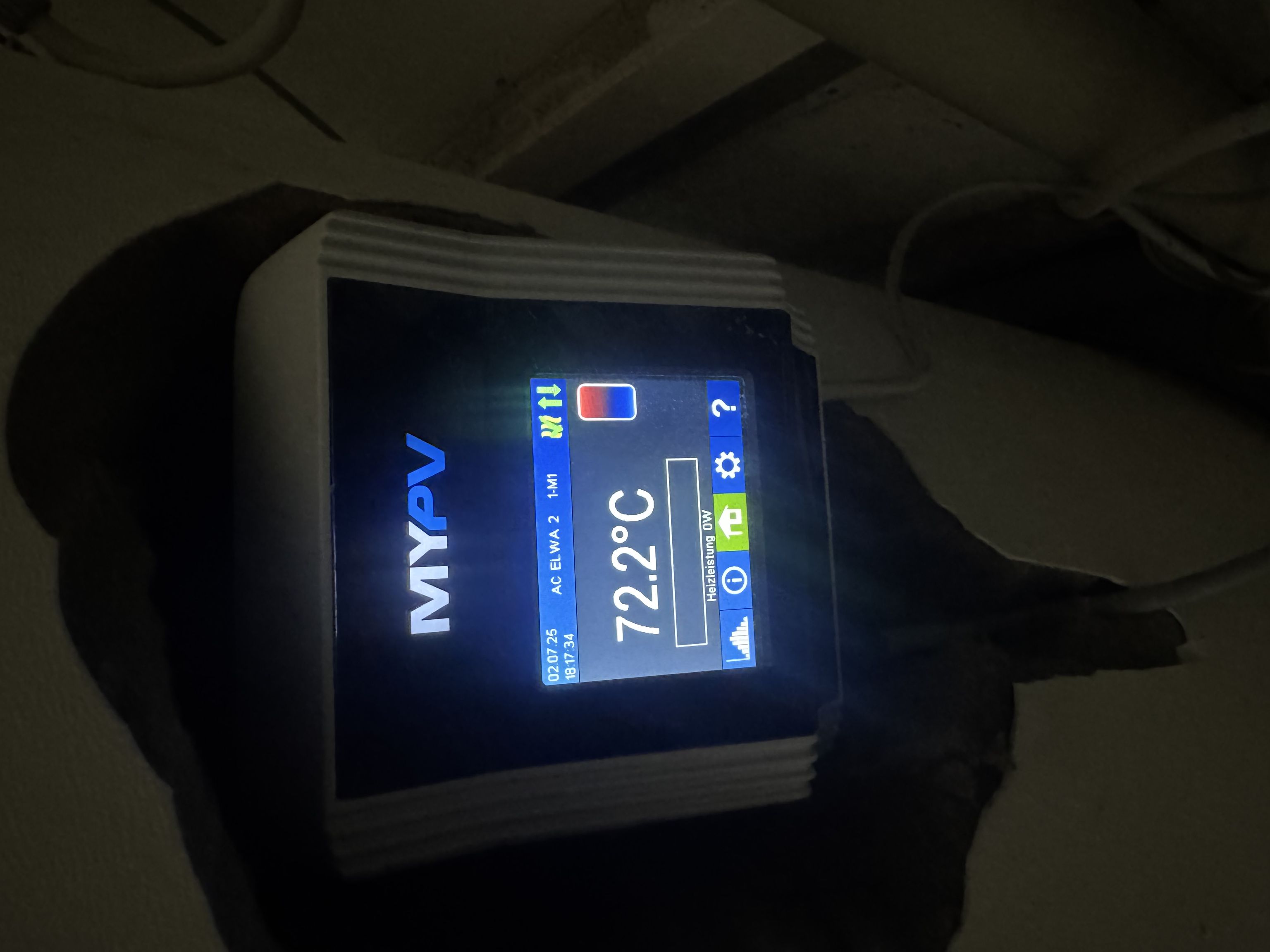

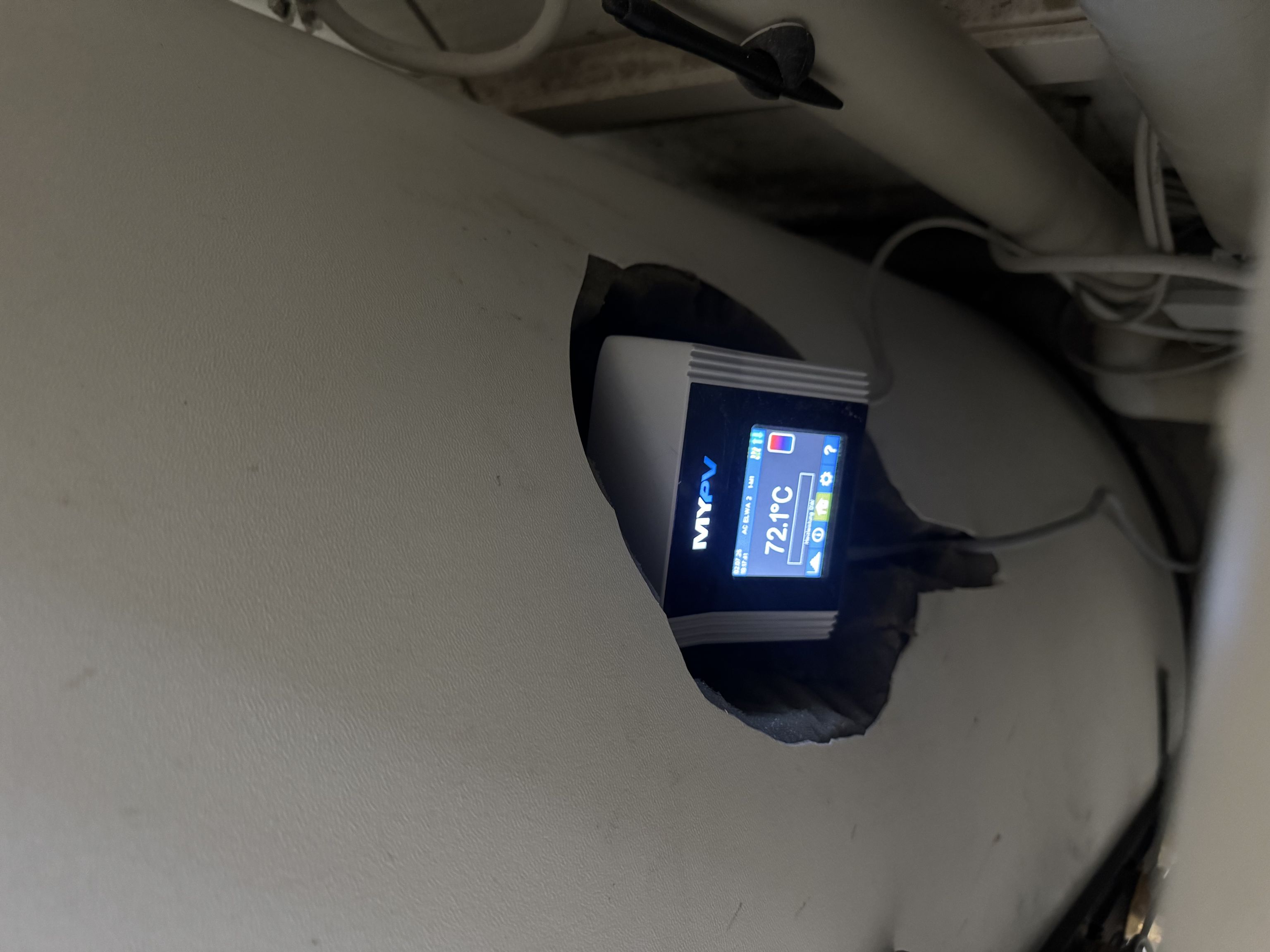

De eerste aanpassing met een my-PV product vond plaats voor het netgekoppelde systeem in 2023. Destijds was er 15 kWp beschikbaar; het systeem voorzag het huis gemakkelijk van eigen PV-stroom, maar er werd veel te veel in het openbare net geïnjecteerd. Daarom moest deze overtollige PV-stroom, die steeds slechter werd vergoed, beter in huis zelf worden gebruikt. De oplossing was een PV-verwarmingselement uit Oostenrijk, de zogenaamde AC ELWA 2. Dit traploos geregelde verwarmingselement ontvangt van de geïnstalleerde batterij, de sonnenBatterie, de gemeten overschot. Zo wordt gegarandeerd dat echt alleen overtollige stroom, die in huis niet gebruikt kan worden, voor de warmteopwekking wordt gebruikt. De AC ELWA 2 gebruikt nu, traploos moduleren afhankelijk van het PV-overschot, de overtollige energie om het water via een verwarmingselement te verwarmen. Zo wordt het buffervat, dat ook wordt gebruikt voor de verwarming van het drinkwater via interne gladde buiswarmtewisselaars, stukje bij beetje verwarmd. Hoeveel energie nodig is voor de verwarming kan hier worden geraadpleegd.
Zonne-elektrische warmte uit een autonoom PV-systeem
Toen my-PV in juni 2024 nog een ander apparaat introduceerde, de SOL•THOR, was de elektricien enthousiast en bestelde hij er zelf een voor zijn groeiende eengezinswoning. De gelijkstroom-power-manager, die de PV-stroom direct – dus zonder omvormer – traploos doorgeeft aan een verwarmingselement, is sinds het voorjaar van 2025 op de markt verkrijgbaar. Zo kan, via een aparte warmte-invoer in het huis van de familie Schneider, nog meer PV-energie worden gebruikt voor de warmteproductie. Dit is, gezien het grote netgekoppelde PV-systeem, niet strikt noodzakelijk, maar de elektricien beschouwt de ervaringen met het toestel als een persoonlijk voordeel en als meerwaarde voor toekomstige klanten.

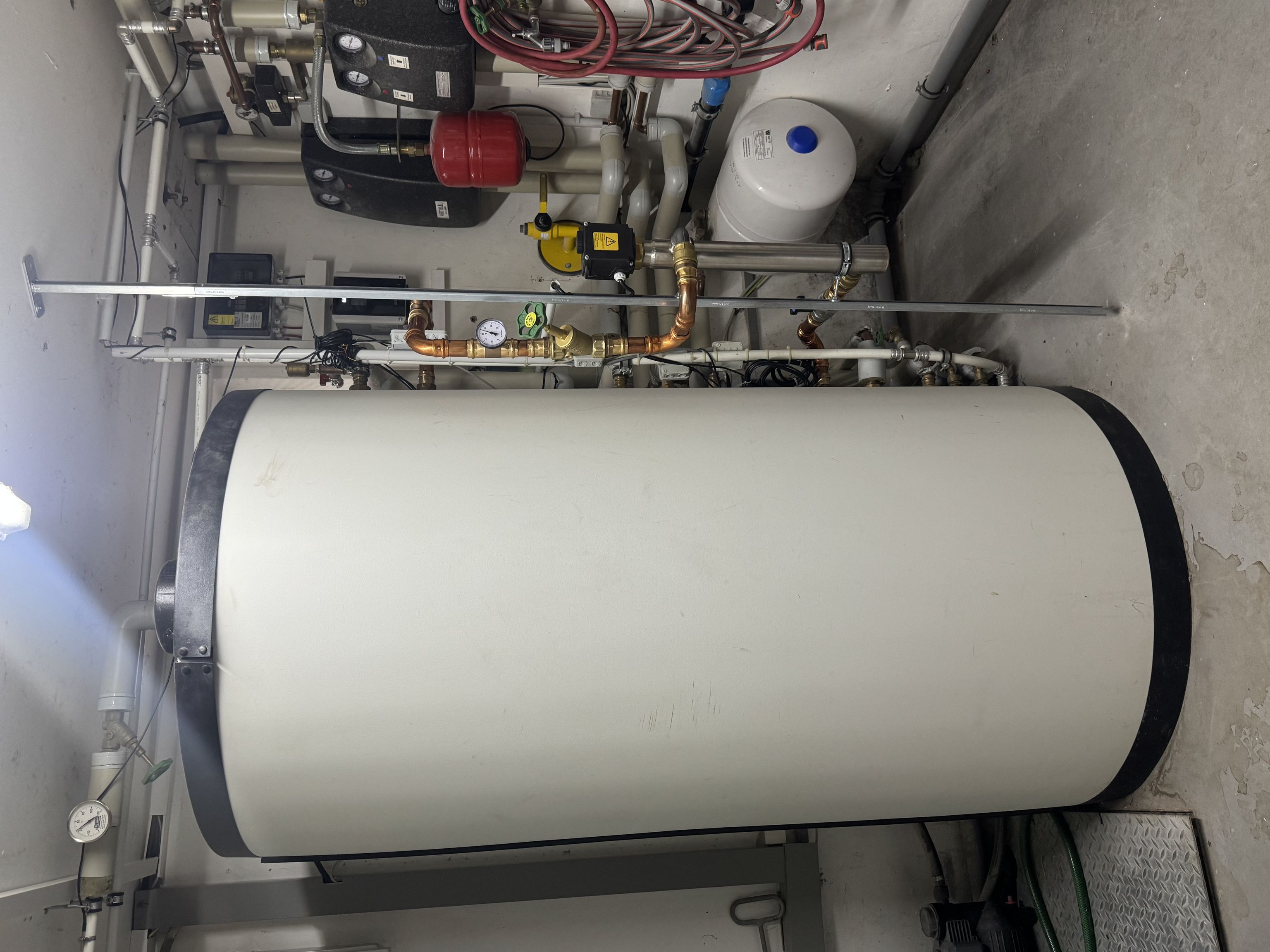

Elke watt die uit de PV-modules komt, wordt door de SOL•THOR via een conventioneel verwarmingselement – hier een my-PV inschroefverwarmingselement van 3 kW – gebruikt om het water in het buffervat te verwarmen. Dit gebeurt totdat de doeltemperatuur in het vat is bereikt. Daarna schakelt de SOL•THOR uit – in tegenstelling tot een zonneboilersysteem ontstaan er bij het uitschakelen geen problemen (zoals stagnatie), hooguit gaan er een paar kilowattuur verloren.
Belangrijk is wel een goede dimensionering van het systeem – of men kan ervoor kiezen om ook in de overgangsperiode of in de winter veel opbrengst uit de eigen PV-modules te halen door het systeem te overdimensioneren, aangezien de PV-modules tegenwoordig geen gat meer in de portemonnee slaan.
)
Waren er obstakels bij de implementatie van de producten?
„Omdat ik als elektricien de AC ELWA 2 al bij veel klanten heb geïnstalleerd, was dat kinderspel. Maar ook de implementatie van de SOL•THOR, inclusief het inschroefverwarmingselement van my-PV, verliep zonder problemen,“ vat de heer Schneider zijn ervaringen met de zonne-elektrische oplossingen samen.
Wordt er gebruikgemaakt van een warmwatergarantie?
Momenteel wonen er twee personen in het eengezinswoning. De exacte warmwaterbehoefte is niet bekend. Omdat via twee oplossingen warmte uit zonne-energie in het buffervat wordt gebracht, wordt er geen aparte warmwatergarantie gebruikt. Gedurende vele maanden in de zomer – van half maart tot eind oktober – blijft de pelletkachel uitgeschakeld. Het warme water wordt uitsluitend geleverd door de kracht van de zon en de overtollige PV-stroom, respectievelijk door de gelijkstroom van het autonome PV-systeem.
Als de zonneopbrengst niet meer voldoende is voor de warmteproductie, kan de pelletkachel inschakelen – maar dankzij het grote buffervat is dat pas vanaf eind oktober nodig.
Wat zijn de voordelen van de uitbreiding met autonome fotovoltaïsche warmte?
„Mijn PV-systeem leverde ook eerder al genoeg PV-overschot voor warmtegebruik met de oplossingen van my-PV. Maar de autonome oplossing is super eenvoudig te installeren en vereist bovendien vrijwel geen onderhoud,“ aldus de ervaren elektricien.
)
)
)
)
)
)
)
)
)
)
